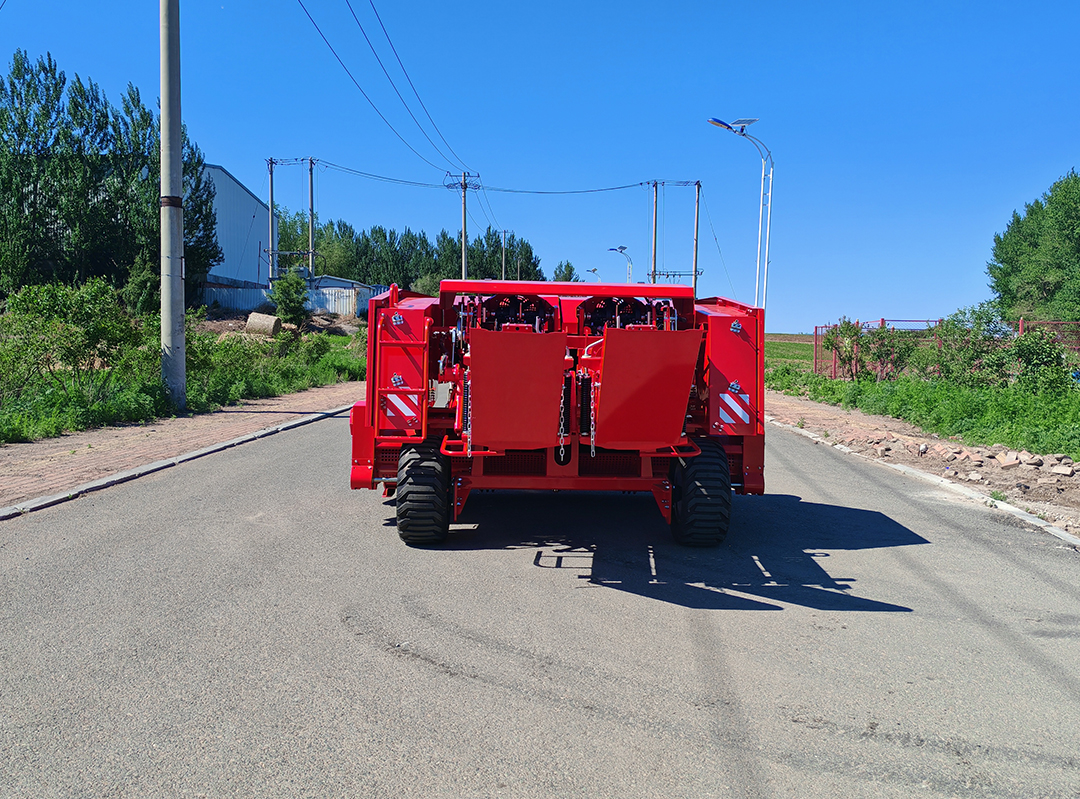

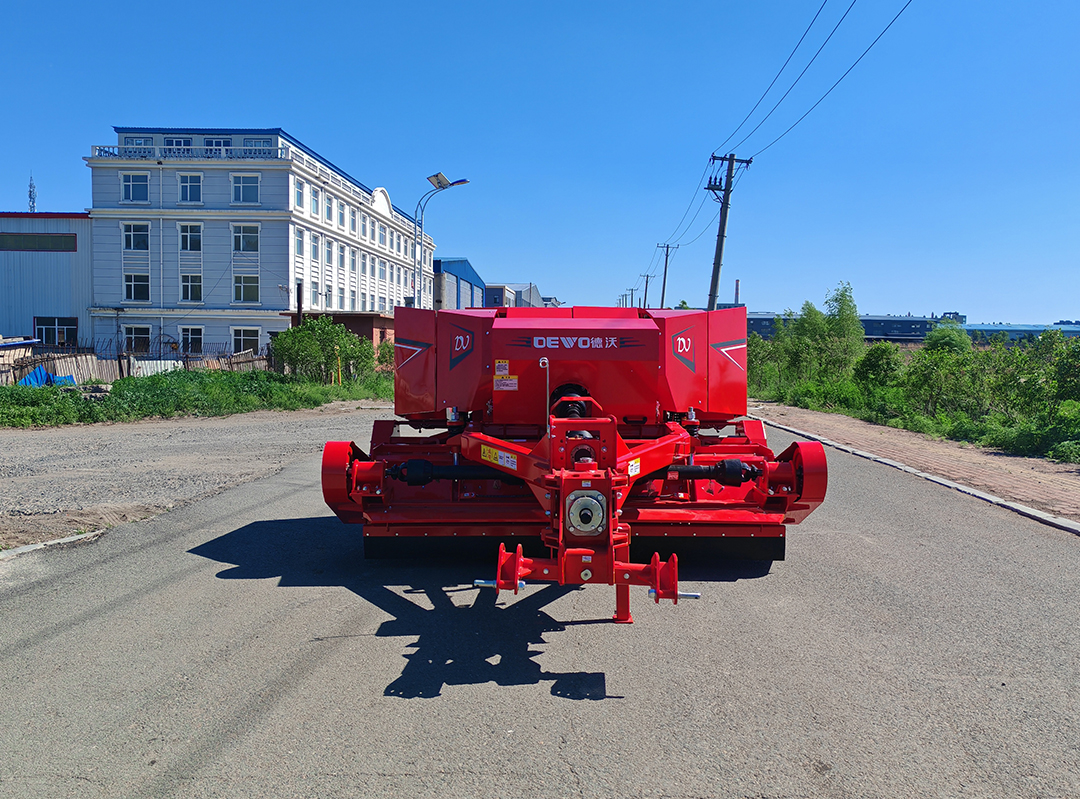

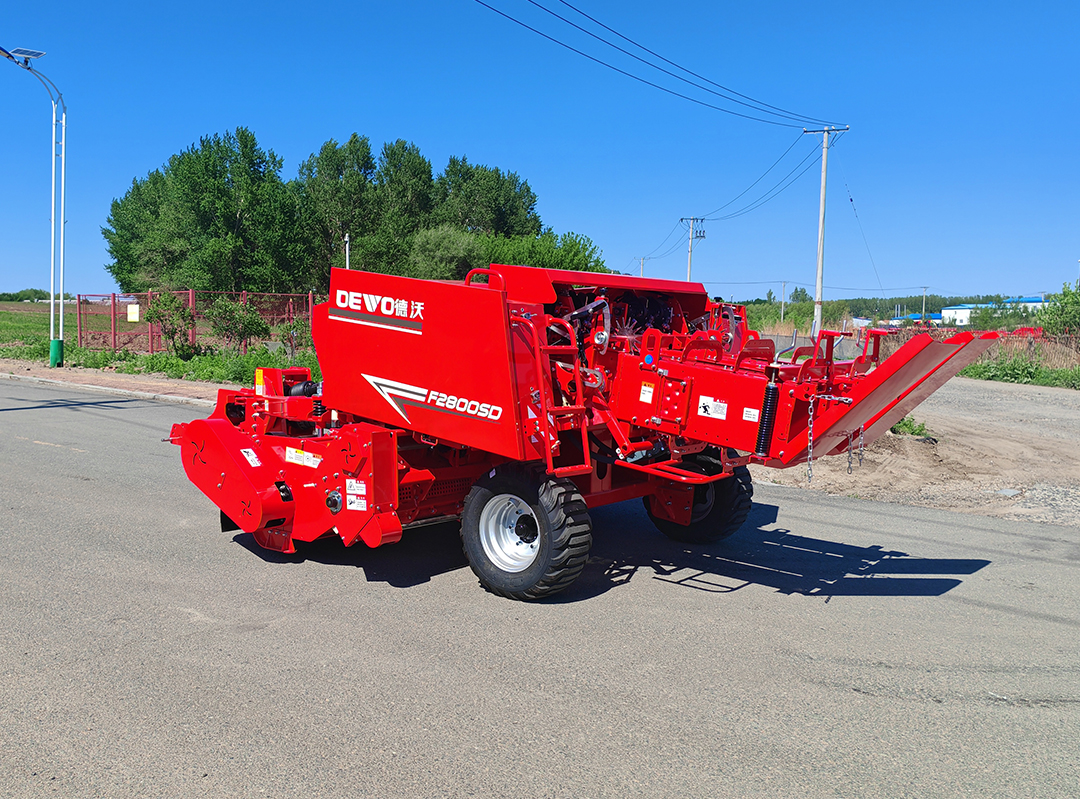

9Y-2230ST方捆打捆機
產品特點
? 該產品采用獨立式雙喂入通道、對稱式曲柄喂入、交替壓縮活塞機構，加寬撿拾機構，作業效率較傳統小方捆大幅提升；
? 撿拾臺采用雙側傳動、加大撿拾刀軸回轉直徑、傳動平穩可靠，對秸稈的吸附力更好，撿拾更干凈；
? 兩側分別采用曲柄連桿機構形式大針保護裝置，提高打捆機構的安全性與穩定性；
? 采用加強中置式雙側輸出齒輪箱、大直徑、高慣量飛輪、加重活塞，使草捆密度更高，草捆形狀更規則美觀；
? 保護式牽引機構，作業轉彎時無需切斷動力，可有效保護傳動機構，提高傳動機構使用壽命；
項 目 | 參數 |
產品型號 | 9Y-2230ST |
撿拾寬度mm | 2800 |
草捆長度 | 300～1300可調 |
壓縮室截面尺寸（寬×高）mm | 452x360 |
撿拾器結構型式 | 錘爪式（32個） |
活塞頻率（次） | 100 |
喂入器結構型式 | 撥叉喂入機構 |
打結器數量 | 4 |
打結器型式 | D型 |
捆扎方式 | 自動繩打捆 |
捆繩箱容量（捆） | 16 |
外形尺寸（長x寬x高）mm | 6815x3330x1880 |
配套動力范圍(Kw） | 117.6~161.8 |
拖拉機輸出軸轉速 | 850r/min |
整機重量Kg | 5270 |
